GXF系列斜流式通风机,是一种新型低噪高效节能型斜流式通风机，斜流式通风机流量大于离心式风机，全压高于轴流式风机，体积小于离心式风机。该风机通过了模拟机的实验研究，采用新的叶型及叶片，从而得到了更大的流量和压力，提高了风机的效率。GXF系列斜流式通风机是SWF系列风机的派生型产品，采用鼓型风筒，从而改变气流方向达到斜流动，兼有离心式风机的压力系数较高和轴流式风机流量系数较高的特点，具有噪声低、耗电省、结构紧凑等优点。风机可广泛应用于民用建筑、工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所，特别适用于管道安装空间较小的地方。
GXF系列斜流式通风机按叶轮直径分为200—800mm十几种规格、机号，风量由200-2500m3／h，全压由50—1200pa；
GXF系列斜流式通风机分钢制斜流式风机和玻璃钢制斜流风机。
二、型号说明

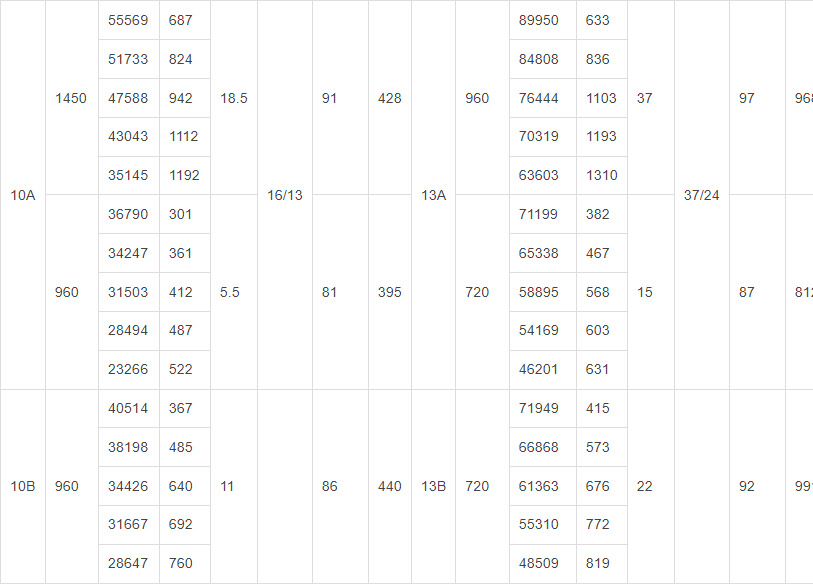

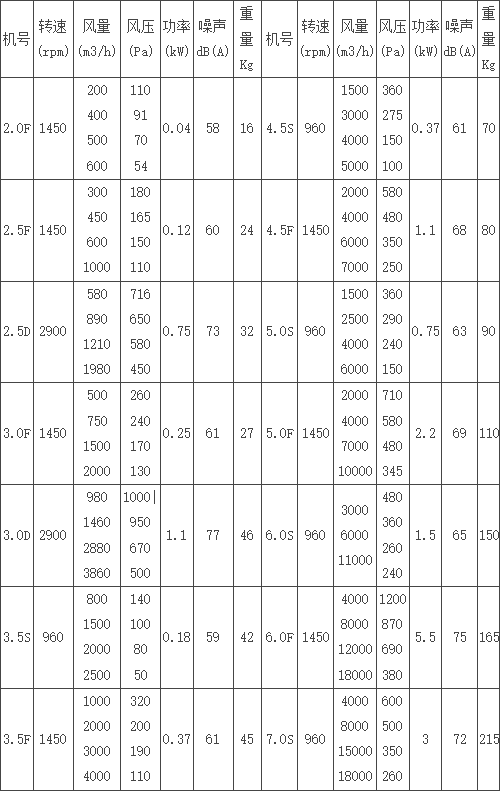

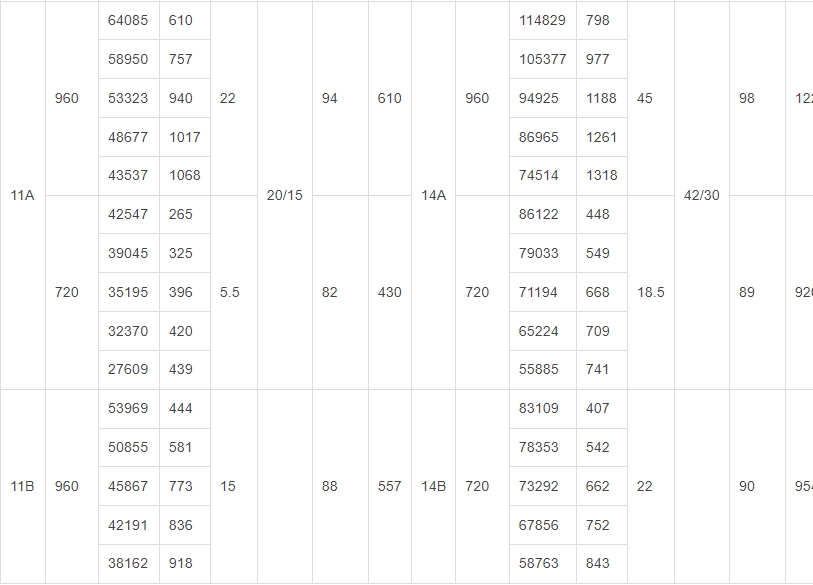

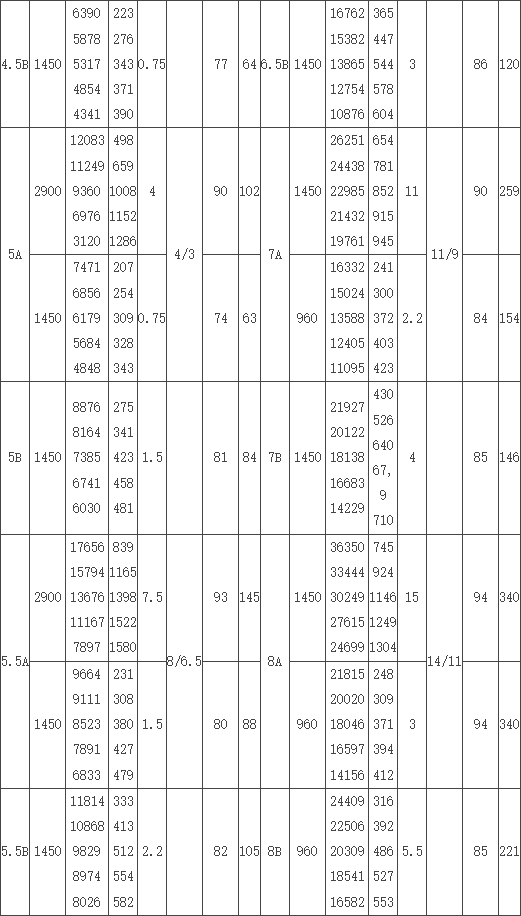

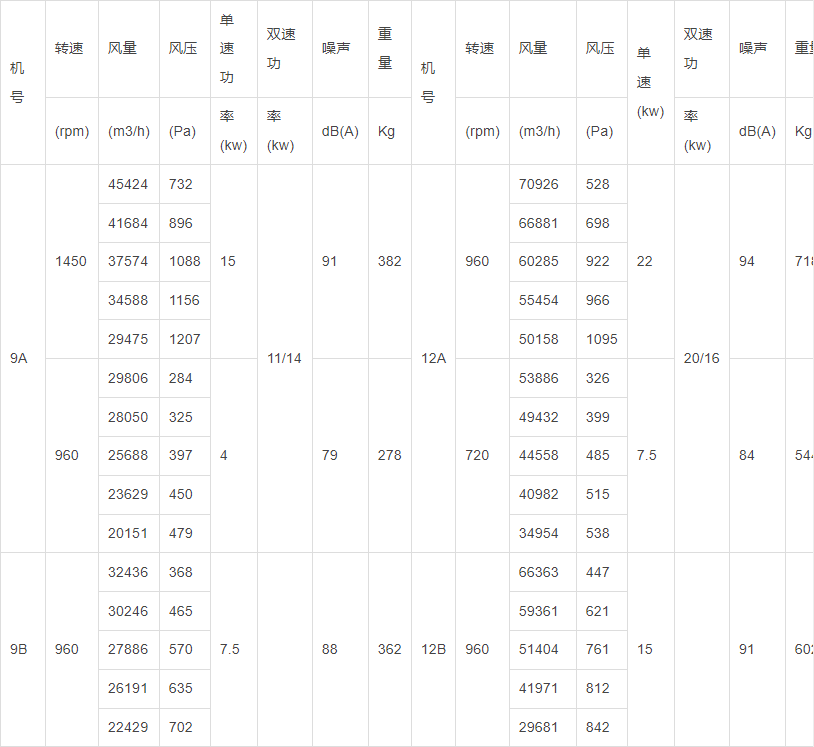

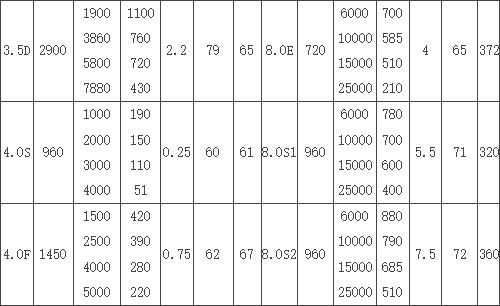

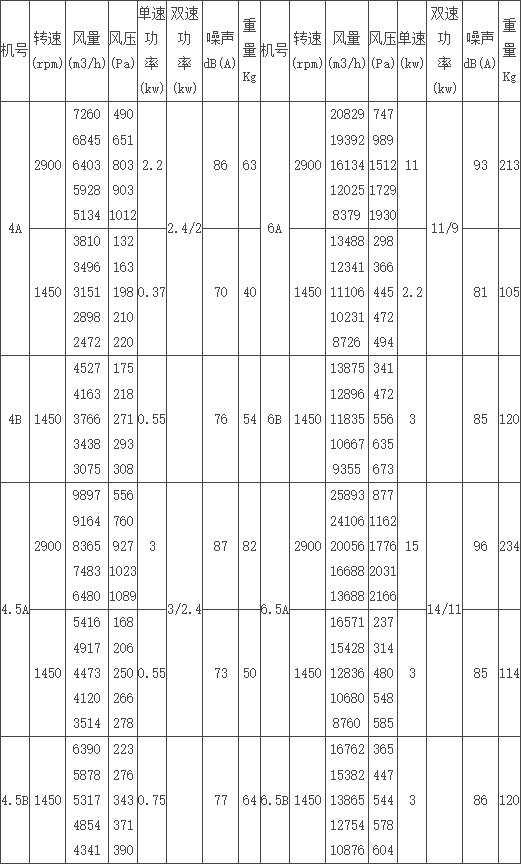

三、性能参数表
GXF-Ⅰ型
GXF-Ⅱ型
二、型号说明 |

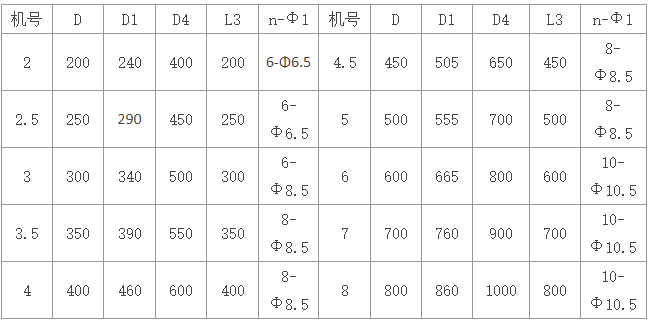

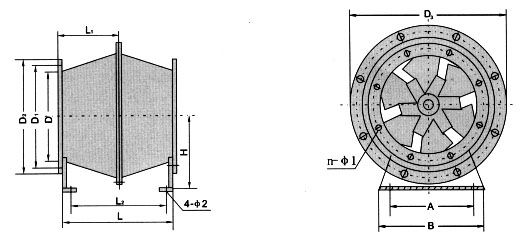

四、GXF-Ⅰ型风机外形尺寸表(单位：mm)

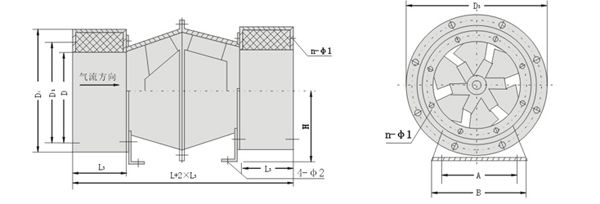

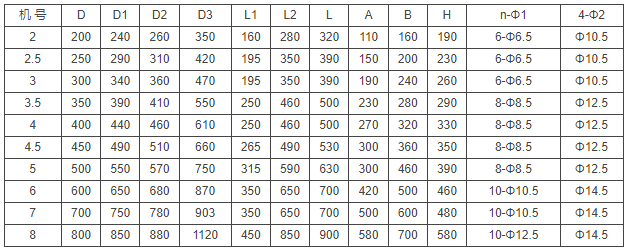

五、XGXF-Ⅰ型加消音风机外形尺寸表(单位：mm)
注：XGXF-Ⅰ型风机进出口加设消声器，可消声6-10dB(A)，亦可加长消声器，以降底更大数值的噪声。

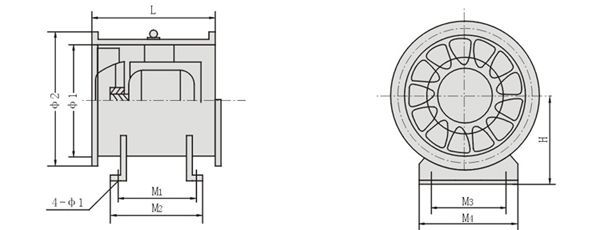

六、GXF-Ⅱ型风机外形尺寸表(单位：mm)

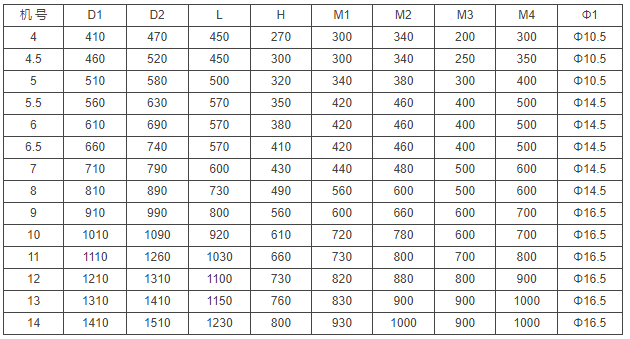

GXF-Ⅱ-A型低速、GXF-Ⅱ-B型外形尺寸表

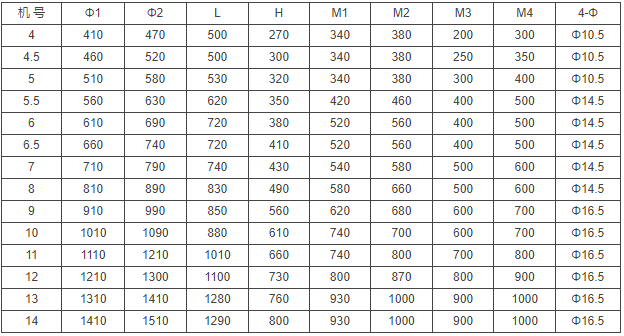

GXF-Ⅱ-A型高速及双速型外形尺寸表
注：GXF-Ⅱ型亦可加装进出口消声器，加装方法同XGXF-Ⅰ型，一般可消声6-10dB(A)。
